電氣傳動系統

概述

彩涂板生產線電氣控制設備主要包括：自動化控制系統、交流傳動系統、交流變頻傳動系統、交流電機控制中心、操作系統及檢測元件、二次儀表等。

整個生產線設有總控系統，其核心是一臺工業PC機，通過它與線體控制系統通訊。

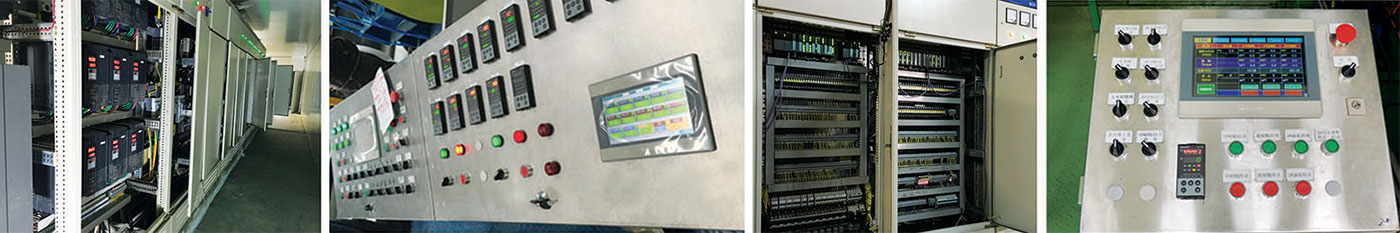

整個控制系統采用PLC控制，通過總線帶有遠程模塊，各模塊的控制柜放到相對應控制設備旁邊，同時與控制柜相對應設有人工操作臺。在入口段、拉矯機段、出口段設有觸摸屏操作面板，并通過總線與PLC通訊，通過它可以對相應模塊下的每一負載進行運行狀態控制和運行參數調整，同時可以顯示該負載的運行狀態，進行控制和監視。操作面板可以接收操作人員的操作命令和設定參數,將命令傳給PLC CPU，也可以接收PLC信號，顯示設備當前狀態和系統參數。遠程I/O模塊負責采集生產線檢測信號，并控制生產線執行元件。

在全線設有多處急停按鈕，適當設置提示和報警裝置，易于處理緊急事故，保證設備和操作人員的**。在全線布置檢測裝置、控制裝置。檢測裝置分為糾偏、對中、速度檢測、溫度檢測等。

操作及監控系統列舉主要功能如下:

1、原料表參數的輸入、存儲和修改

2、彩涂過程各設備狀態的顯示、電氣參數的設定和顯示

3、人機操作界面采用觸摸屏或是計算機WINCC

4、爐內張力自動控制、調整

5、全線速度、張力及其他工藝參數的設定和顯示

6、電氣設備的操作及顯示

7、故障報警、排除、幫助及記錄系統可采用西門子系統、安川系統及西門子安川混合系統。
